Photovoltaïque : Exemple de calcul de section de câbles CA

Exemple en monophasé

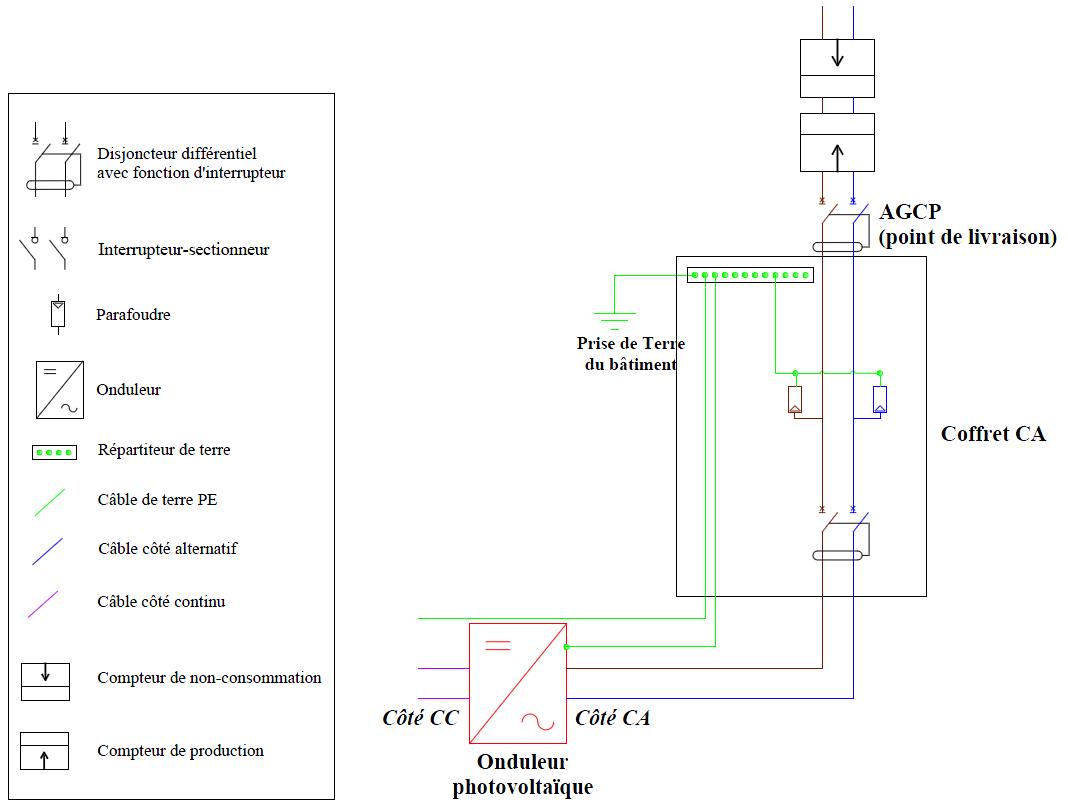

Soit le schéma électrique d’une installation photovoltaïque suivant :

Exemple de calcul de section du câble de phase, en monophasé


Nous souhaitons calculer la section des câbles entre la sortie de l’onduleur et le point de livraison (c’est-à-dire l’AGCP).

Nous savons que :
  • Le courant maximale que peut débiter l’onduleur est de 32 A
  • L’onduleur délivre un courant et une tension sinusoïdal parfaitement en phase : cos(φ)=1.
  • La longueur de la canalisation entre la sortie de l’onduleur et le point de livraison est de 80 m
  • Les câbles utilisés sont en cuivre
On applique la formule du calcul de la section :
Formule du calcul de la section d'un câble côté AC


avec
  • b = 2
  • ρ1 = 0.0231375 Ω.mm²/m
  • L = 80 m
  • cos(φ) =1
  • IB =32 A
  • Vn =230 V
  • ε=0.03
D’où :

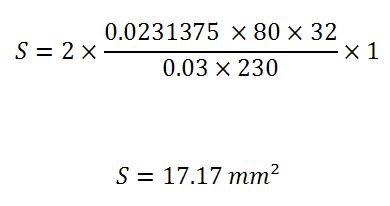

Calcul de la section des câbles CA
La conclusion de ce calcul est que la section des conducteurs doit être au moins de 17.17 mm² afin de ne pas dépasser 3% de chute de tension. En réalité, on prendra la section commerciale supérieure, c’est-à-dire 25 mm².

On vérifiera toujours que le câble de 25 mm² peut tolérer un courant de 32 A. Un câble de 25 mm² pourrait supporter 138 A en aérien et 144 A en souterrain. Par conséquent, un câble de 25 mm² convient.

Exemple en triphasé

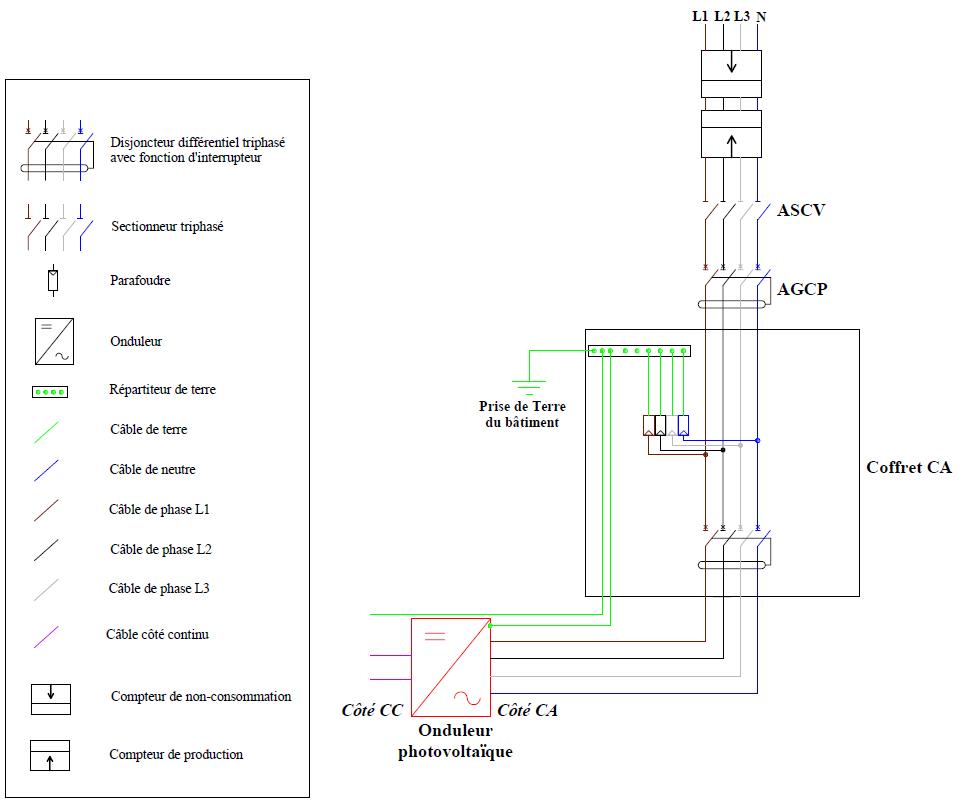

Soit le schéma électrique d’une installation photovoltaïque suivant :

Exemple de calcul de section du câble de phase, en triphasé


Nous souhaitons calculer la section des câbles entre la sortie de l’onduleur et le point de livraison (c’est-à-dire l’AGCP).

Nous savons que :
  • Le courant maximale que peut débiter l’onduleur est de 84 A par phase
  • L’onduleur délivre un courant et une tension sinusoïdal parfaitement en phase : cos(φ)=1.
  • La longueur de la canalisation entre la sortie de l’onduleur et le point de livraison est de 120 m
  • Les câbles utilisés sont en cuivre
On applique la formule du calcul de la section :
Formule du calcul de la section d'un câble côté AC


avec
  • b = 1
  • ρ1 = 0.0231375 Ω.mm²/m
  • L = 120 m
  • cos(φ) =1
  • IB =84 A
  • Vn =230 V
  • ε=0.03
D’où :

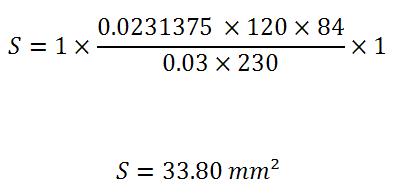

Calcul de la section des câbles CA
La conclusion de ce calcul est que la section de chacune des trois conducteurs de phase doit être au moins de 33.80 mm² afin de ne pas dépasser 3% de chute de tension. En réalité, on prendra la section commerciale supérieure, c’est-à-dire 35 mm².

On vérifiera aussi que le câble de 35 mm² peut tolérer un courant de 84 A. Un câble de 35 mm² pourrait supporter 169 A en aérien et 174 A en souterrain. Par conséquent, un câble de 35 mm² pour chacune des trois phases convient.
