Schéma électrique Photovoltaïque côté CA : Puissance inférieure à 3 kW

Les installations de puissance inférieure à 3 kW sont destinées aux particuliers, car cette limite de puissance permet de bénéficier d’un crédit d’impôt de 25% sur le matériel, d’un taux de TVA à 5.5% (au lieu de 19.6%).

Ces installations sont généralement constituées d’un seul onduleur monophasé.

Le schéma électrique de la partie CA est donné ci-après :

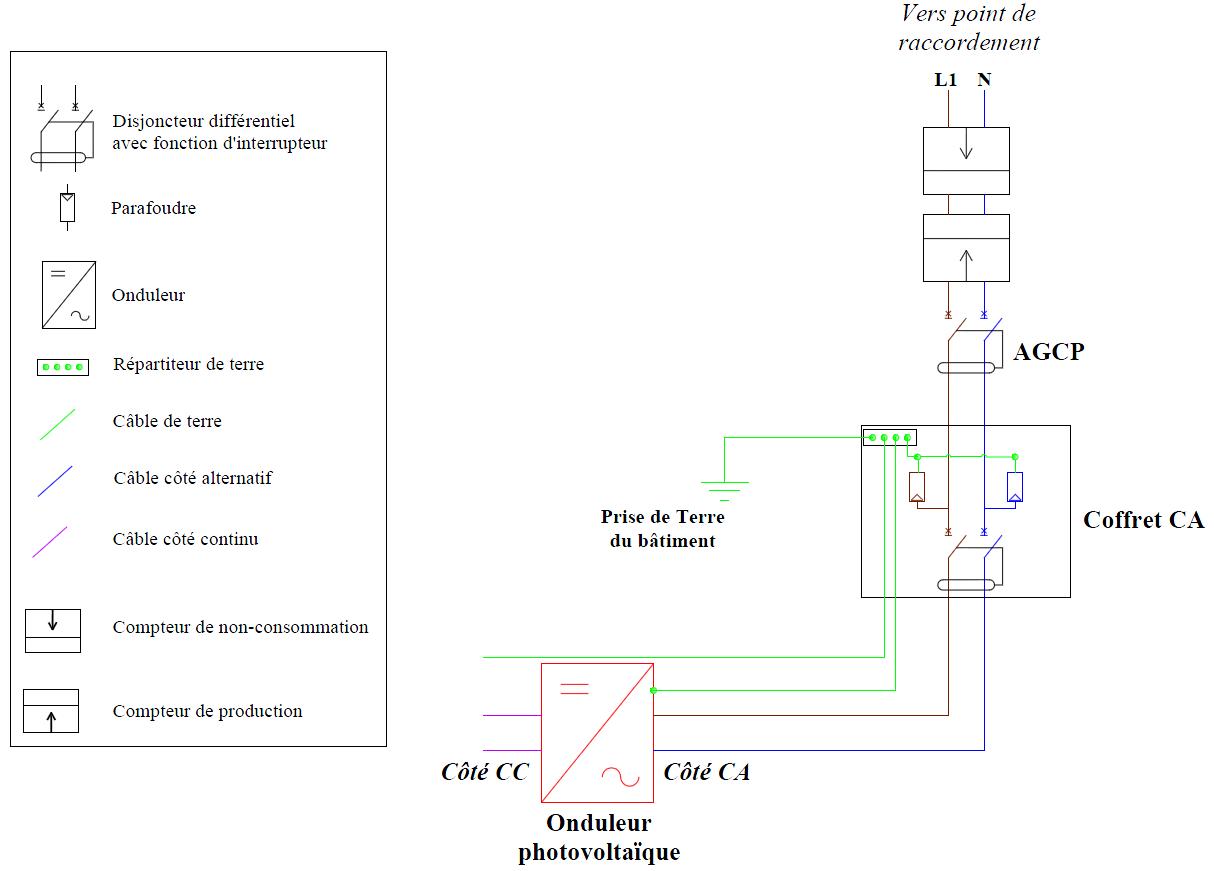

Schéma électrique de la partie CA d’une installation dont la puissance injectée est inférieure à 3 kW


On remarquera que le disjoncteur différentiel en amont du coffret CA s’appelle aussi l’Appareil Général de Commande et de Protection (AGCP).
