Plage de tension MPPT d'un onduleur photovoltaïque
Les onduleurs photovoltaïques disposent d'un système intégré permettant de détecter et de se caler sur le point de puissance maximum du groupe photovoltaïque. Ce système s'appelle le MPPT (Maximale Power Point Tracking). Le MPPT force donc le générateur à travailler à son Maximum Power Point (MPP), induisant une amélioration globale du rendement du système de conversion électrique.
Cependant, le système MPPT ne fonctionne que pour une plage de tension d'entrée d'onduleur définie par le fabricant.

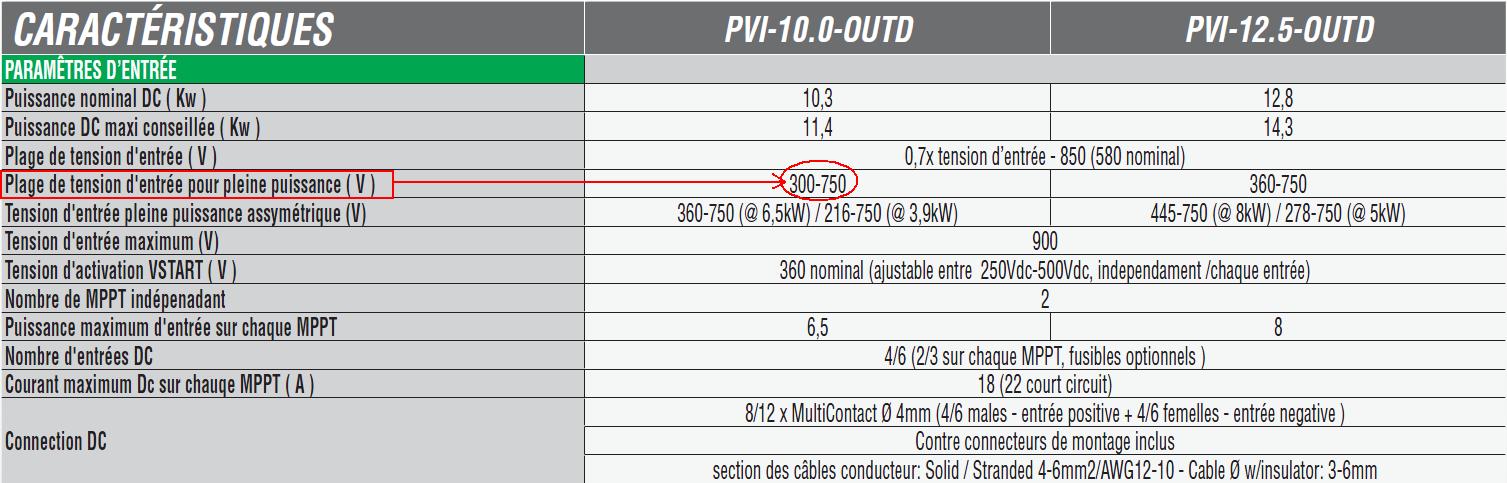

Dans l'exemple ci-dessous (onduleur PowerOne PVI-10.0 OUTD), la plage de tension MPPT est [300 V ; 750 V] :
Lorsque la tension d'entrée de l'onduleur côté CC est inférieure à la tension minimale MPPT, l'onduleur continue de fonctionner mais fournit au réseau la puissance correspondante à la tension minimale MPPT. Passez votre souris sur l'image ci-dessous :
Lors du dimensionnement des onduleurs, il faudra tenir compte de cette plage de tension MPPT, au risque de provoquer une perte de production du groupe photovoltaïque.
