Puissance d'entrée maximale d'un onduleur photovoltaïque
Les onduleurs disposent d'une adaptation d'impédance qui permet d'adapter le point de fonctionnement électrique du système modules-onduleur. En fonctionnement normal, l'onduleur se cale sur le point de puissance maximum (MPP) du groupe photovoltaïque.
Lorsque la puissance délivrée par le groupe photovoltaïque est supérieure à la puissance maximale de l'onduleur côté CC, celui-ci va se caler sur un autre point de fonctionnement électrique, correspondant à une puissance plus faible. Ce point de fonctionnement ne correspond donc plus au point de puissance maximale, mais à un point fonctionnement dont la puissance est inférieure ou égale à la puissance maximale de l'onduleur côté CC. Dans ce cas, le rendement du groupe photovoltaïque se trouve diminuer, car il ne fournit pas toute la puissance qu'il pourrait débiter.
Cas normal

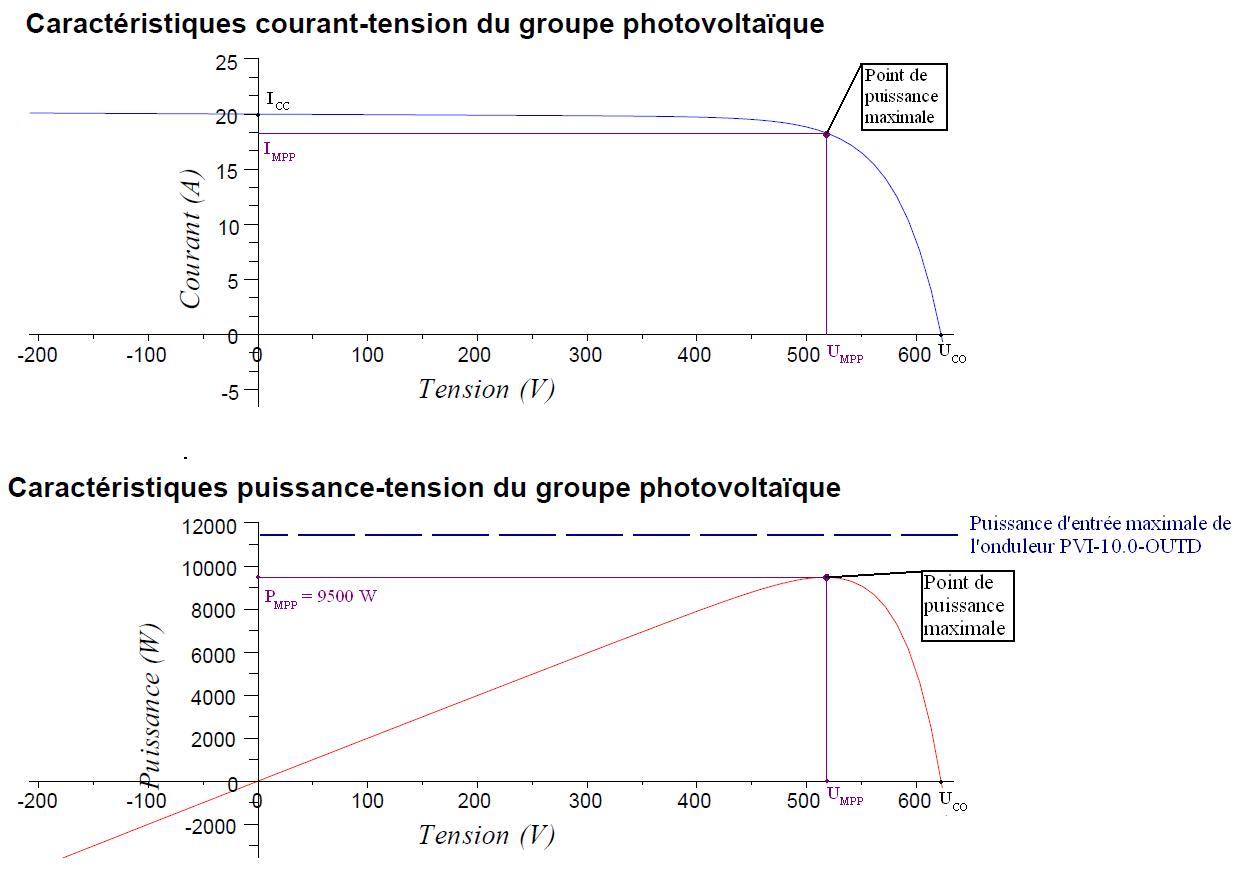

Nous avons représenté ci-dessous le point de fonctionnement lorsque la puissance du groupe photovoltaïque est inférieure à la puissance d’entrée maximale de l’onduleur :
Cas anormal
Nous avons représenté ci-dessous le point de fonctionnement lorsque la puissance du groupe photovoltaïque est supérieure à la puissance d’entrée maximale de l’onduleur. Le MPPT se cale sur un point de fonctionnement qui est différent du point de puissance maximale.

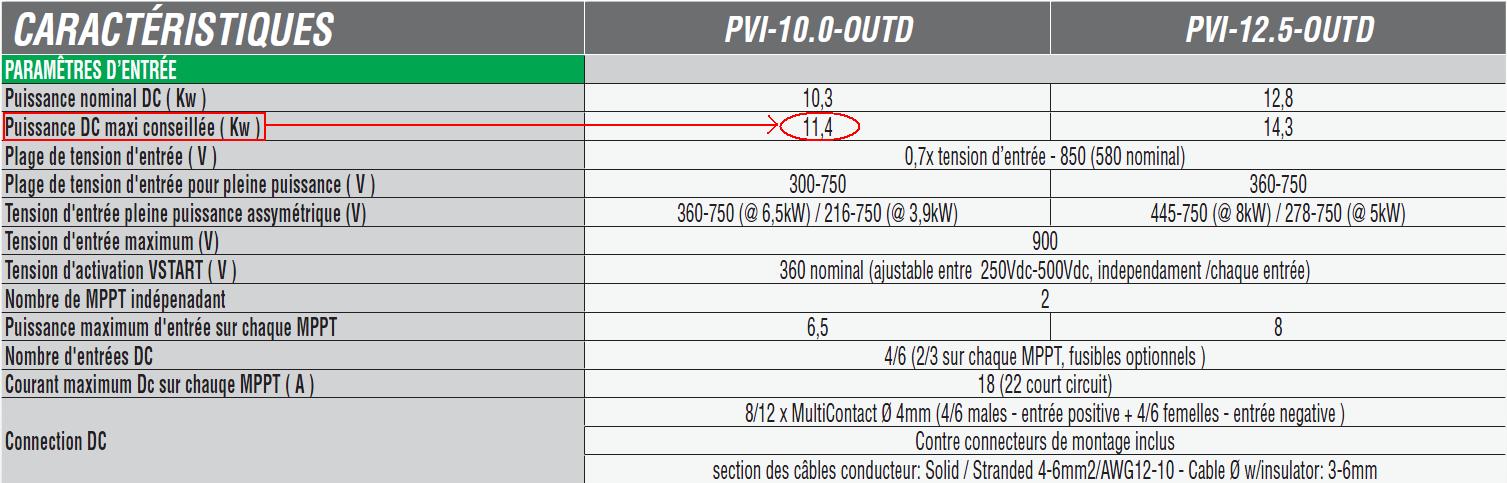

Lors du dimensionnement des onduleurs, il faudra tenir compte de cette puissance maximale admissible par l'onduleur côté CC, au risque de provoquer une perte de production du groupe photovoltaïque.
Le produit de ce courant et de cette tension correspond à la puissance injectée côté CC dans l'onduleur.
