Contrairement au dépassement de la puissance maximale ou du courant maximal, dès que la tension délivrée par le groupe photovoltaïque dépasse la valeur de la tension maximale admissible par l'onduleur, celui-ci sera irrémédiablement détruit.

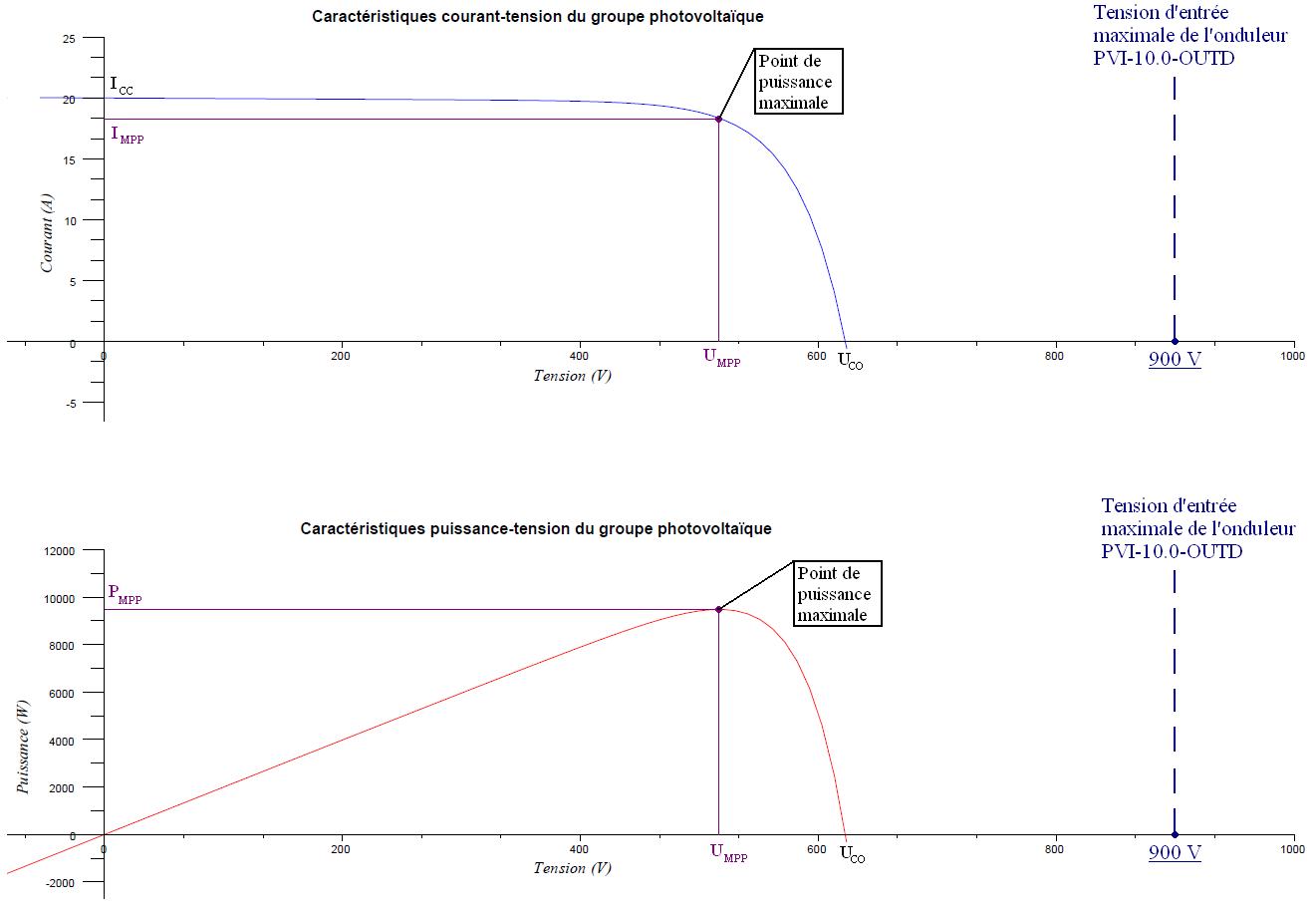

Cas normal

Nous avons représenté ci-dessous le point de fonctionnement lorsque la tension du groupe photovoltaïque est inférieure à la tension d’entrée maximale de l’onduleur :

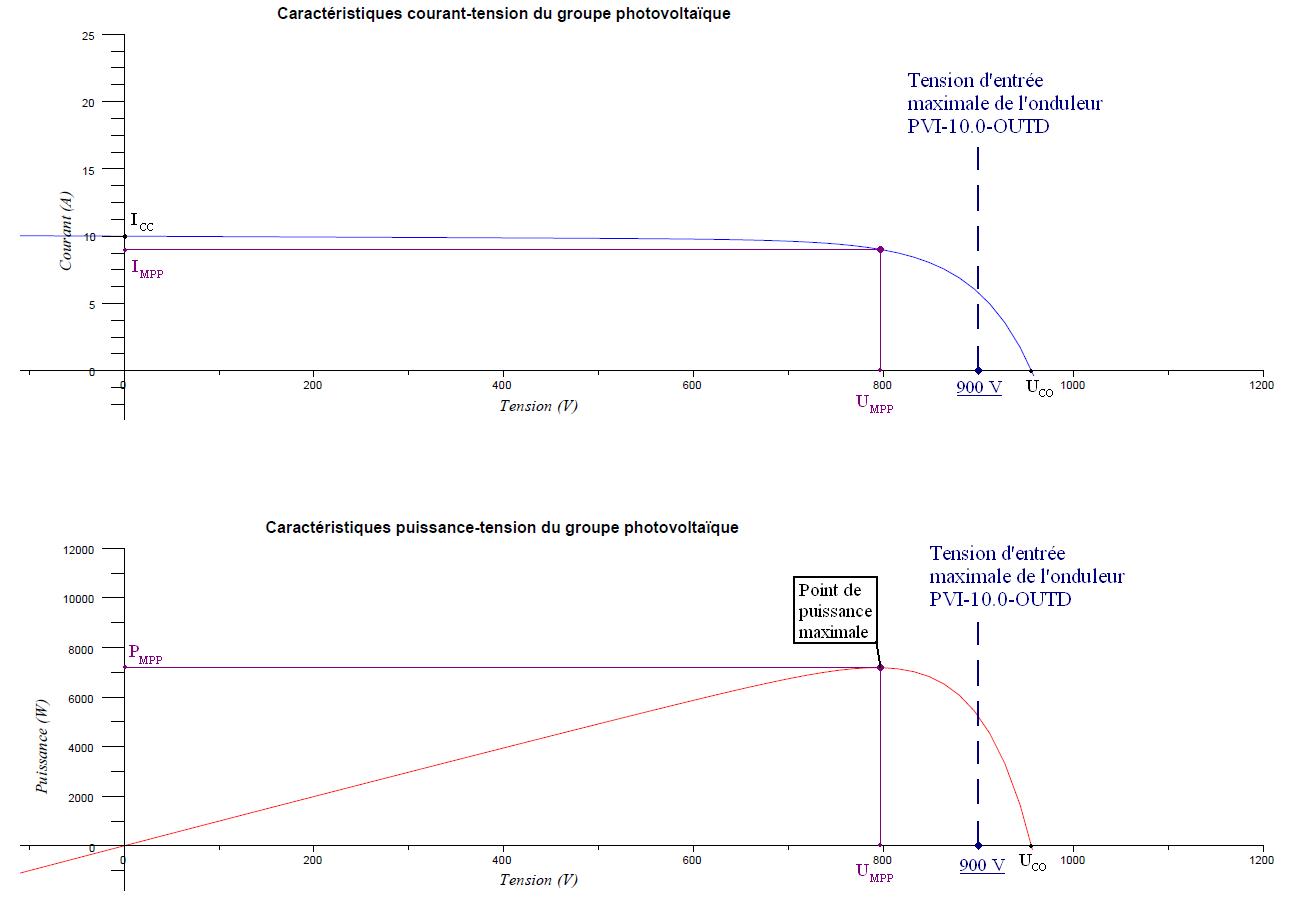

Cas anormal

Dans la situation ci-dessous, la tension du groupe photovoltaïque peut dépasser la tension maximale admissible de l’onduleur. Il y a risque d’endommagement de l’onduleur.

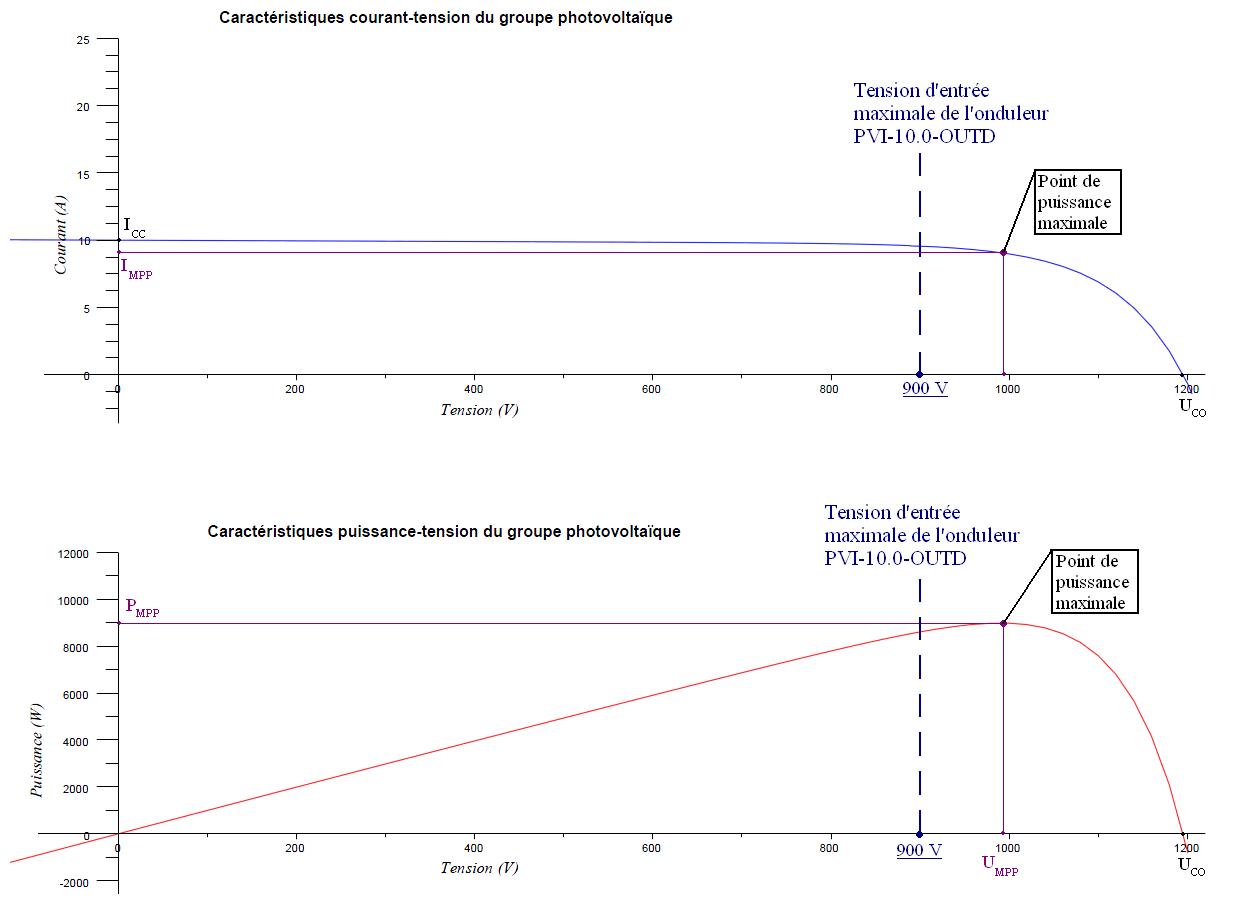

Cas très grave

Dans la situation ci-dessous, la tension du groupe photovoltaïque risque fortement de dépasser la tension maximale admissible de l’onduleur. L’onduleur risque d’être détruit dès la mise en route de l’installation.

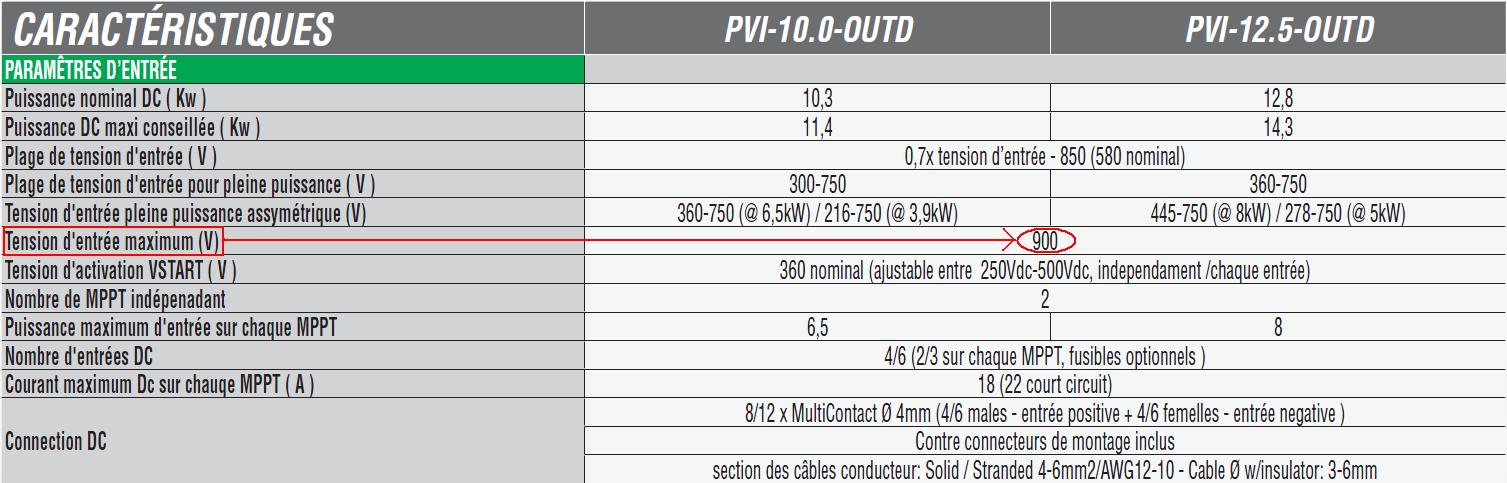

Lors du dimensionnement des onduleurs, il faudra absolument tenir compte de cette tension maximale admissible par l'onduleur côté CC, au risque d'endommager irrémédiablement l'onduleur. On s’attachera toujours à ne jamais dépasser la tension maximale admissible de l’onduleur.

---
