Calcul manuel

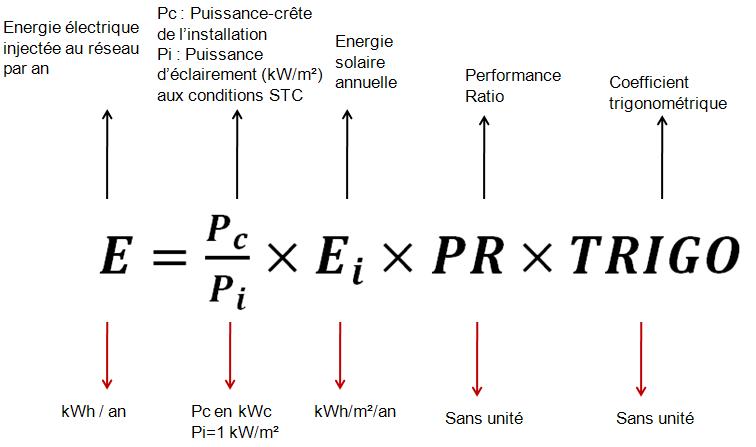

Il existe une formule analytique simple permettant d’estimer la production électrique d’une installation photovoltaïque :

Exemple

Soit une installation photovoltaïque ayant les propriétés suivantes :

• Puissance crête PC=15000 WC = 15 kWC
• Localisation : Nancy. La carte de l’irradiation solaire annuelle nous permet d’affirmer que E_i=1300 kWh/m²/an





• Les modules sont posés en surimposition. On considérera que ce mode d’intégration permet une ventilation relativement bonne : PR=0.8
• L’orientation est de 45° OUEST et l’inclinaison est de 20 °. Le tableau du coefficient trigonométrique nous permet de dire que TRIGO=0.94 :









L’application numérique donne le résultat ci-dessous :

E=15×1300×0.8×0.94
E=14 664 kWh/an

L’installation photovoltaïque produira et injectera au réseau 14 664 kWh d’électricité par an, en moyenne.

ATTENTION : La formule de calcul présentée içi ne prend pas en compte les pertes par ombrage de l’installation. Seul un logiciel permet de calculer la production en considérant les masques.

Calcul avec logiciel

Il existe des logiciels de simulation permettant de calculer avec précision la production électrique d’une installation photovoltaïque, notamment en prenant en compte les ombrages proches et lointains.

Nous pouvons citer par exemple :

• PV-SYST développé par l’université de Genève
• ARCHELIOS développé par le bureau d’études Cythelia en Savoie (73)
• PV-SOL
• CAL-SOL
• etc.

L’atout majeur des logiciels de simulation est le fait qu’il est possible de prendre en compte les ombrages proches et lointains.

---
