rotection contre les surtensions : règles de câblage des modules photovoltaïques
Origine des surtensions
La foudre est un courant électrique de haute fréquence (temps très courts) et de très forte intensité.
La courbe suivante est une illustration du courant électrique de la foudre :
Effet de la surface des boucles
es deux relations précédentes (Voir chapitre "Origine des surtensions) montrent que la surface de la boucle d'induction du circuit électrique joue un rôle important. Il s’agit, par ailleurs du seul paramètre sur lequel on peut vraiment agir pour limiter les surtensions induites par l’effet indirect de la foudre. Dans la pratique, on essaiera toujours de minimiser cette surface en mettant en place un câblage adapté, par la mise notamment de rallonge anti-induction :

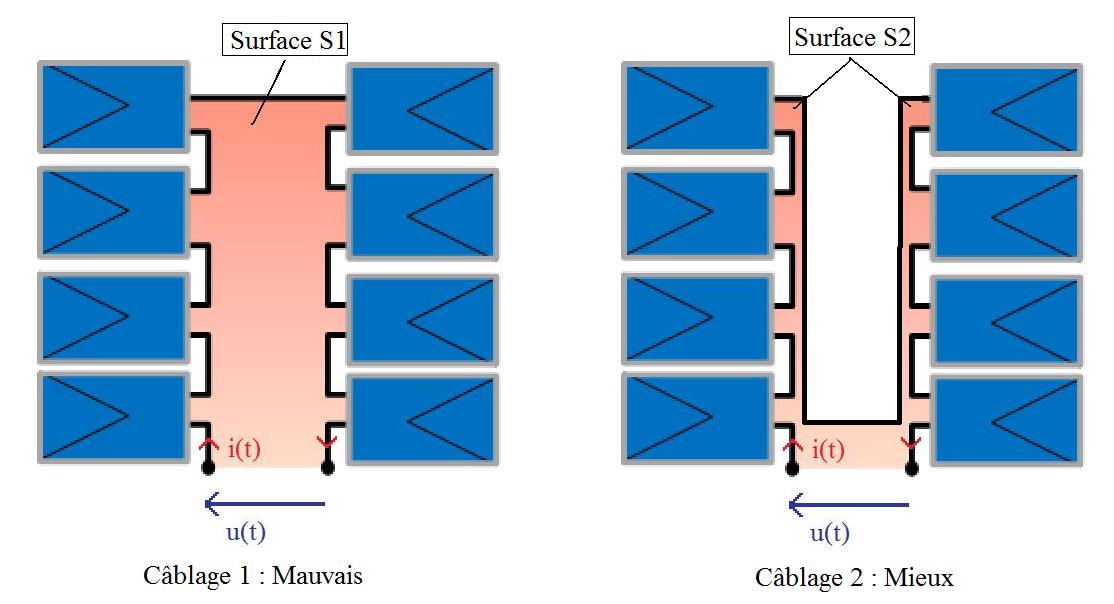

Sur l'illustration ci-dessous, la surface de la boucle S2 est plus petite que la surface de la boucle S1. Cela a pour effet immédiat de limiter la surtension induite dans le circuit.
Exemple de surtension avec une surface de boucle de 20 m² :
Exemple de surtension avec une surface de boucle de 2 m² :
Une protection complémentaire par la mise en place d'un parafoudre peut s’avérer nécessaire.
Le courant électrique de la foudre atteint 50 kA.
Ce fort courant électrique de la foudre est déchargé en un temps très court de l'ordre de 100 kA/µs. Cela signifie que le courant de la foudre de 50 kA est déchargé au sol en une demi micro seconde (10-6 seconde).
